Toote kirjeldus
Levinud tüüpide hulka kuuluvad kolm-lõuapadrunit, neli-padrunit, vedrupadrun ja ER-padrunit. Põhikonstruktsioon koosneb lõugadest, korpusest ja ajamimehhanismist, mis on tavaliselt valmistatud ülitugevast legeerterasest või tööriistaterasest. Mõnel esmaklassilisel mudelil on kulumiskindluse suurendamiseks karbiidkate.
Meie toodete omadused
- Kõrge-täppiskinnitus: sünkroniseeritud liikumise disain tagab kontsentrilisuse (viga on tavaliselt väiksem kui 0,01 mm või sellega võrdne).
- Kiire tööriistavahetus: moodulkonstruktsioon võimaldab kiiresti vahetada lõuad või tangid, et need sobiksid erineva suurusega.
- Tugev kinnitusjõud: talub suuri pöörlemiskiirusi (nt üle 10 000 p/min) ja suuri lõikekoormusi.
- Lai ühilduvus: sobib mitme tööpinkide liidesega (nt BT, HSK, CAT).

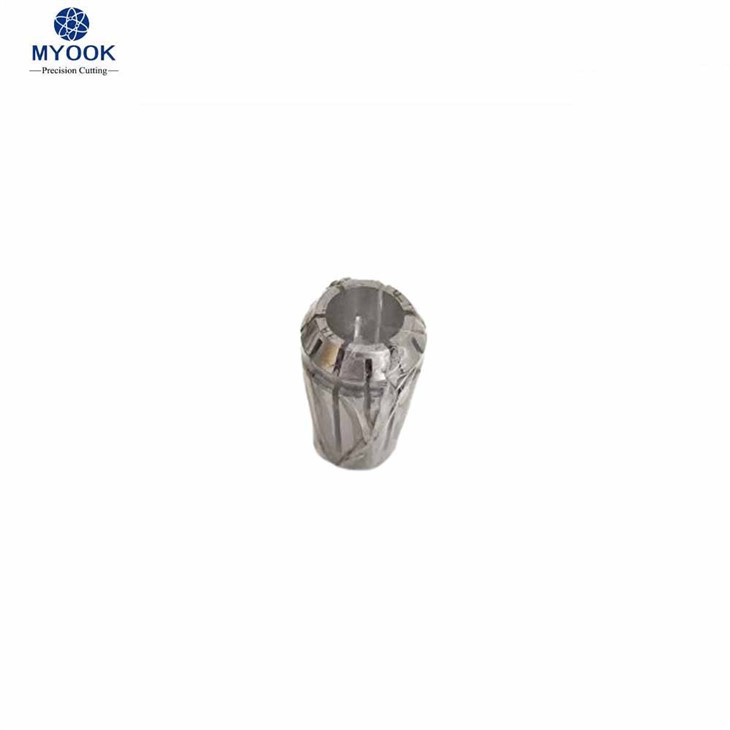

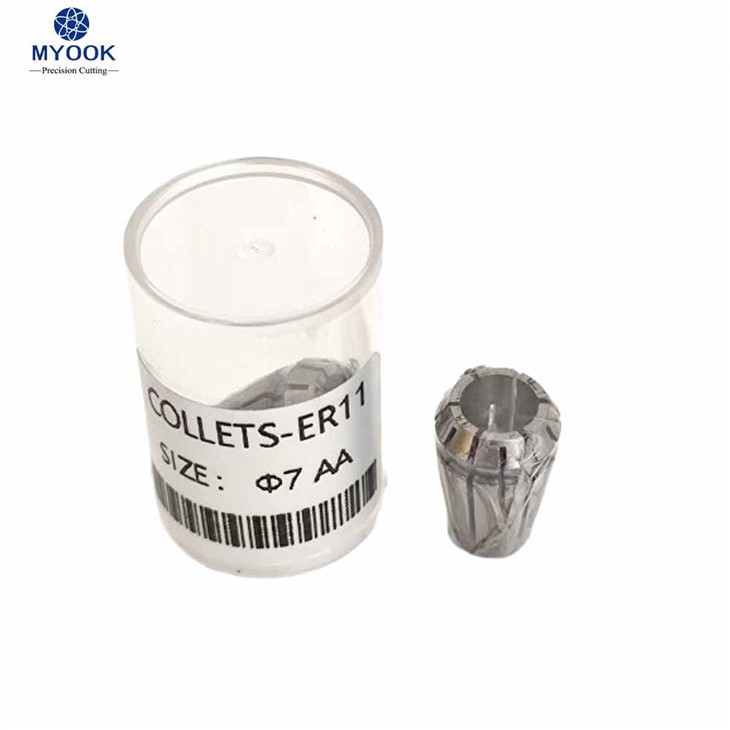

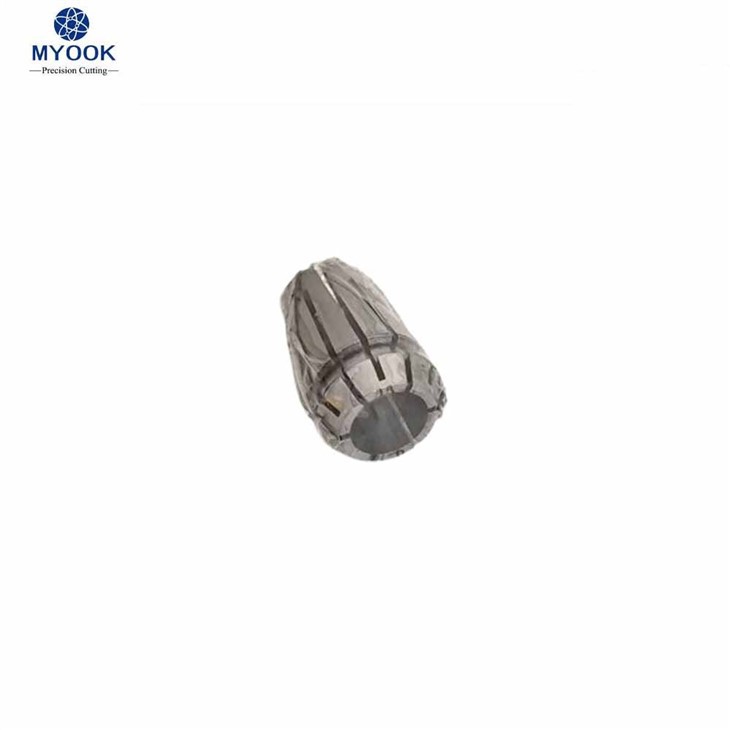

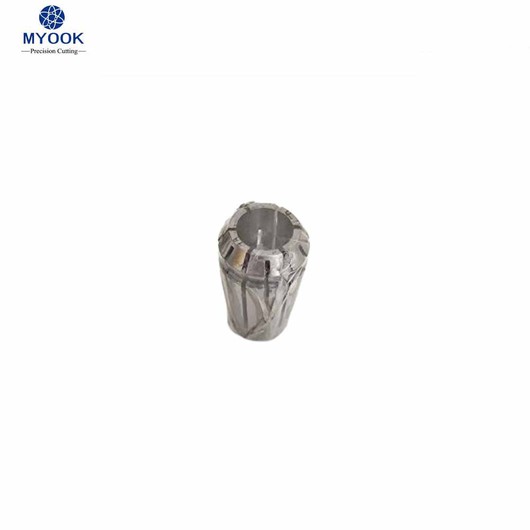

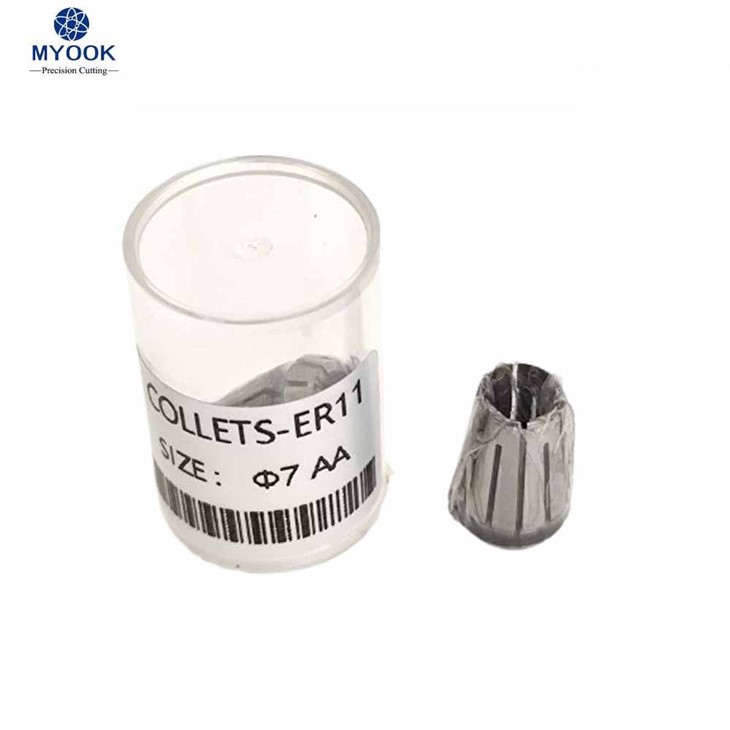

Üksikasjalikud fotod

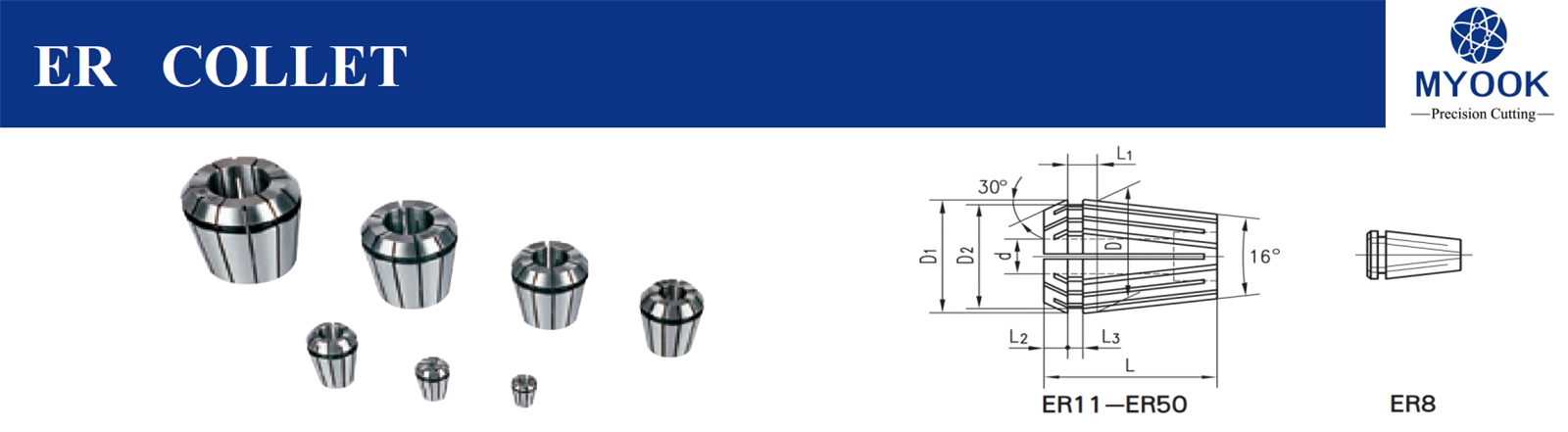

Toote parameetrid
| MUDEL | d H7 | D | D1 | D2 | L | L1 | L2 | L3 | Kokkupandav mahutavus |
| ER8 | Suurem või võrdne 1,0–5,0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0.5 |
| ER11 | Suurem või võrdne 1,0–7,0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 | 0.5 |
| ER16 | Suurem või võrdne 1,0–2,5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 0.5 |
| >2.5~10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 1.0 | |
| ER20 | Suurem või võrdne 1,0–2,5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0.5 |
| >2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1.0 | |
| ER25 | Suurem või võrdne 1,0–2,5 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 0.5 |
| >2.5-16.0 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 1.0 | |
| ER32 | Suurem või võrdne 2,0–2,5 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 0.5 |
| >2.5-20.0 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 1.0 | |
| ER40 | Suurem või võrdne 3,0–26,0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 | 1.0 |
| ER50 | Suurem või võrdne 6,0–10,0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 1.0 |
| >10.0~34.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 2.0 |
eelised
- Täiustatud töötlemise stabiilsus: minimeerib vibratsiooni ja nihke, tagades suurepärase pinnaviimistluse ja mõõtmete täpsuse.
- Parem tootlikkus: kiire kinnituskonstruktsioon vähendab tööriista vahetamise aega, võimaldades pidevat ja tõhusat tööd.
- Pikendatud tööriista kasutusiga: ühtlaselt jaotatud kinnitusjõud hoiab ära pinge lokaalse kontsentratsiooni, vähendades murdumisohtu.
- Madalam kogukulu: kõrge vastupidavus vähendab vahetussagedust, toetades mitmekülgseid töötlemisrakendusi.
